化工回轉窯介紹
此視頻為河南宏科重工3x60m,日產200噸石灰生產線案例現場，由于視頻涉及公司機密，需要獲得更多視頻資料請聯系我們在線客服，或者撥打業務電話：0371-67846980.
該設備主要用于煅燒化工熟料，分干法生產化工窯和濕法生產化工窯兩大類。化工回轉窯則主要用于冶金行業鋼鐵廠貧鐵礦磁化焙燒；鉻、鎳鐵礦氧化焙燒；耐火材料廠焙燒高鋁釩土礦和鋁廠焙燒熟料、氫氧化鋁；化工廠焙燒鉻礦砂和鉻礦粉等類礦物。

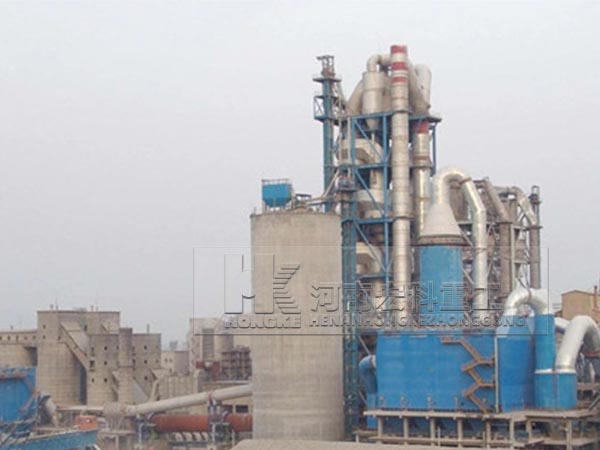

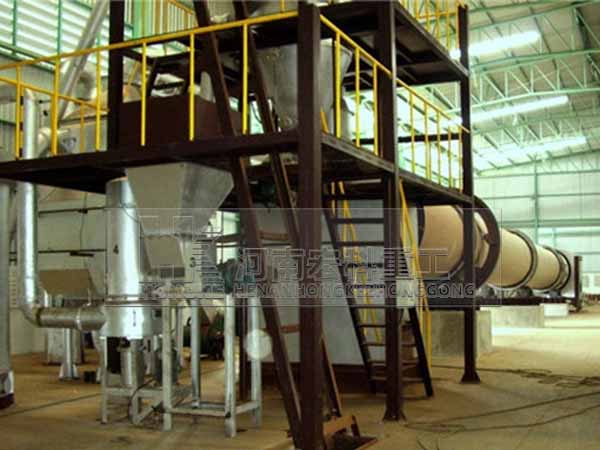

化工回轉窯圖片
河南宏科重工有限公司作為化工回轉窯廠家,提供優惠的化工回轉窯價格,過硬的化工回轉窯質量,銷售熱線:0379-67846980.

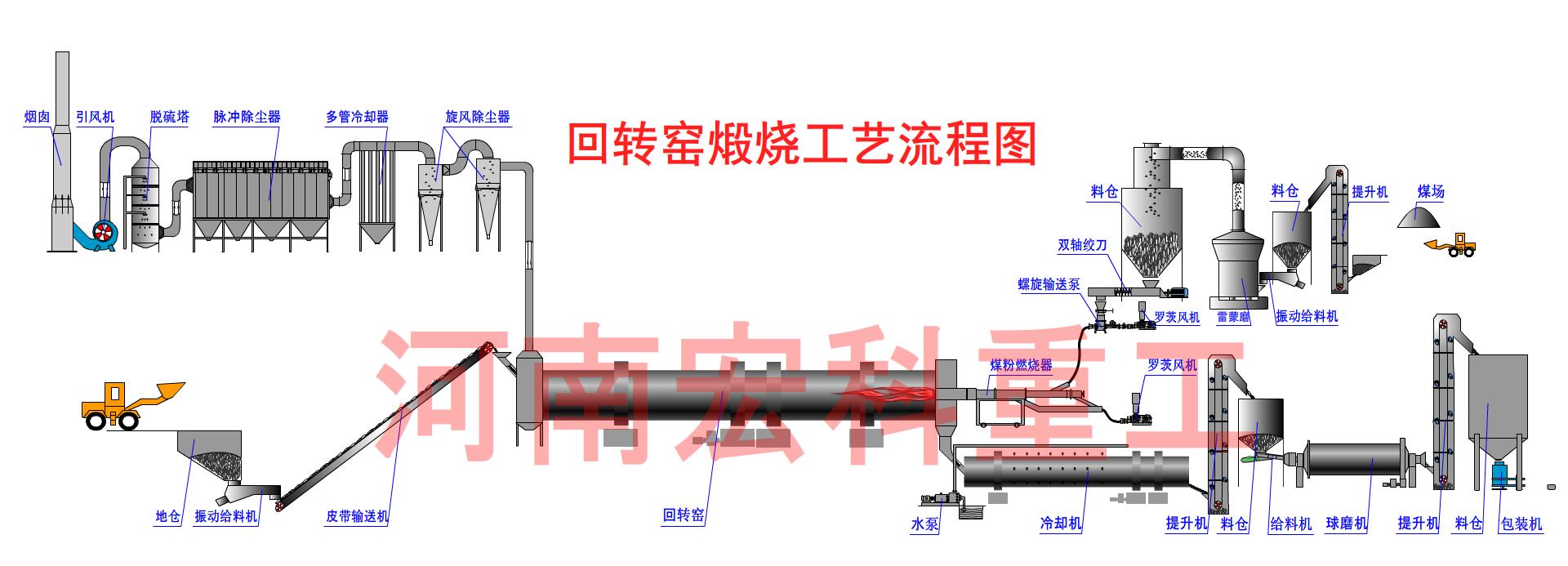

化工回轉窯工作原理
原礦從儲庫經電子皮帶計量秤、皮帶輸送機、穩料倉、鎖風閥直接喂入回轉窯窯尾，窯尾只設穩料倉，以減少投資。礦石進入回轉窯首先進行加熱，原礦在窯內和熱氣流逆向移動，在加熱區原礦被加熱到還原溫度后進入到還原區。還原區火焰中心溫度控制在1000℃左右，還原區熱氣氛溫度控制700℃左右與還原煤氣反應還原成磁鐵礦。之后進入冷卻帶，與進入的煤氣相遇，煤氣受到預熱，礦石被冷卻后排出窯外，經連續斗式輸送機水冷后，入儲庫待選。
化工回轉窯性能特點
1、支持裝置：采用先進的主軸結構，設置有自動測溫裝置和電加熱裝置，同時備有流動支承供選擇。
2、擋輪裝置：分為機械輪和液壓推力擋輪兩類，液壓擋輪裝置配有先進的液壓控制系統。
3、傳動裝置：化工回轉窯配單傳動或雙傳動。直流電機或變頻調速電機控制轉速，運轉可靠，節能高效。
4、密封裝置：化工回轉窯根據窯型的不同設計有多種密封形式供選擇。氣缸壓緊端面密封、彈簧壓緊端面密封、重錘石墨塊密封、彈簧石墨塊密封、魚鱗片迷宮密封、軸向迷宮密封以及上述形式組合密封等，其特點是是對筒體竄動和擺動的適應能力強、密封效果好。
化工回轉窯技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
|---|---|---|---|---|---|---|---|---|
| 直徑（m） | 長度（m） | 斜度（%） | 產量（t/d） | 轉速（r/min） | ||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3.0 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3.0 | 60 | 4 | 800 | 0.3-2 | 100 | 310 | ---- |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
| Φ4.0×56 | 4.0 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
